Z3732×8万向摇臂钻床

Z3732万向摇臂钻床顾名思义是一款可实现全方位360度方向钻孔的摇臂钻床。他的原理是齿轮箱套在立柱上,另一端和摇臂用回转盘连接,用T型螺栓固定,齿轮箱通过光杠传输给主轴动力,而且安装主轴的滑块托板也是用的回转盘和T型螺栓固定。这样的话,万向摇臂钻床就有3个部位可以旋转360度。摇臂可以整体的围绕立柱旋转360度,也可以带动齿轮箱水平旋转360度,而且主轴还可以在平行于摇臂的基础上旋转360度。通过这三个部位的旋转,保证各个角度的钻孔。 万向摇臂钻床的主要功能就是异形件的斜孔加工。比如你想用摇臂钻床钻个有角度的斜孔,只能选择万向摇臂钻床,或则你的工件大不能放在地面上钻孔,你也可以选择万向摇臂钻,把主轴旋转成垂直于工件侧着打孔就可以。
1.可以做钻孔、扩孔、镗孔、铰孔、刮平面、攻螺纹和其他类似的工作,适用于各类机器制造业中加工中小型零件,也适用于修理车间。
2.特别适合异型件和斜孔的加工,摇臂可电动升降,也可手动微调。
3.机床底座装有调平螺丝,可灵活解决地面不平问题。
4.普通Z3732(B)移动万向摇臂钻床基础上增加了水箱和冷却泵,底座上安装有地轮,大大方便了用户的使用、维修和搬运。
5.可选装自动进刀,提高加工效率


主要技术参数

Z3732×8

钻孔最大直径mm

32

主轴端面至工作台距离mm

25-870

主轴中心距立柱母线距离mm

315-815

主轴行程mm

130

主轴锥孔(莫氏)

3

主轴转速范围r.p.m

173.425.686.960

主轴转速级数

4

主轴进给量范围r.p.m

-

主轴进给量级数

3

摇臂回转角度

360

主电机功率kw

1.5

机床重量kg

870

外形尺寸mm

1800×700×2044

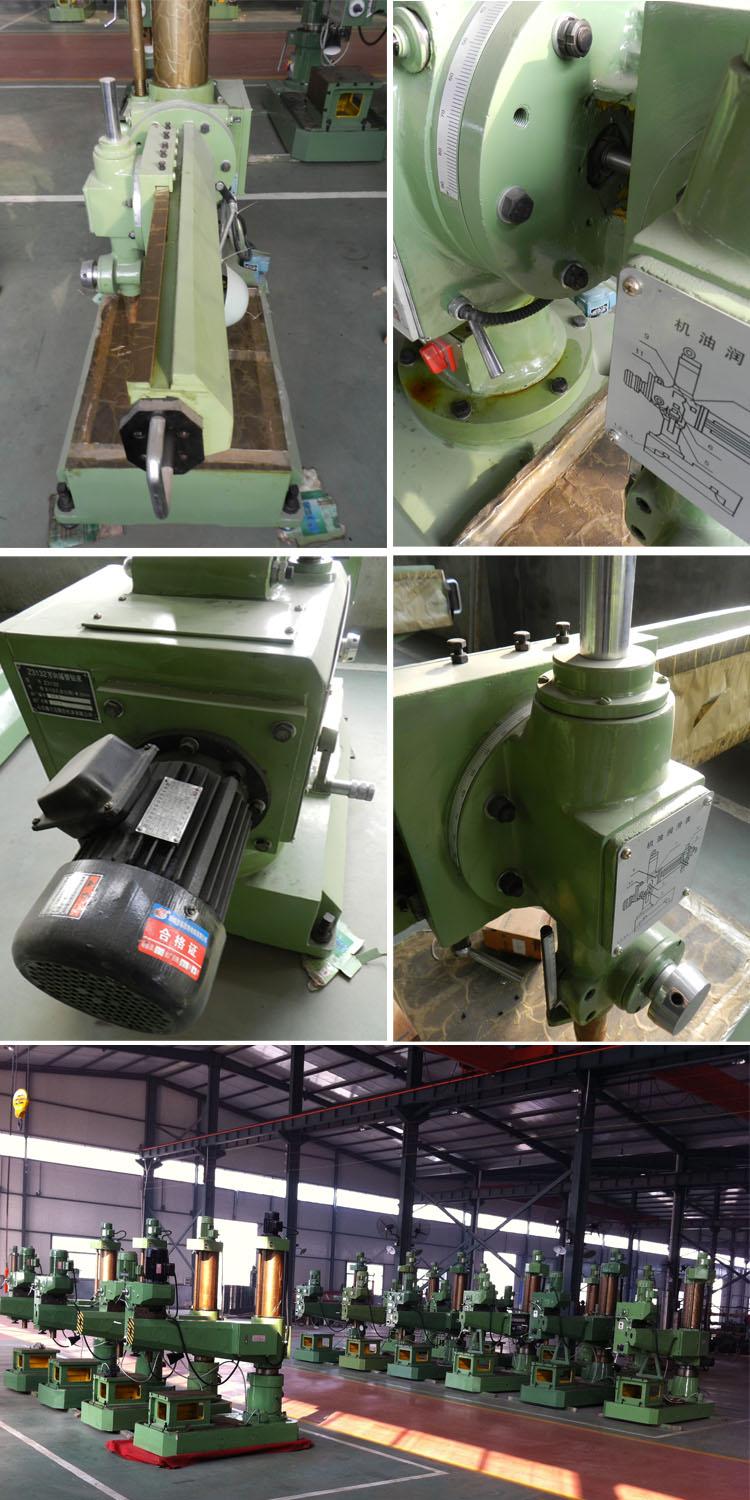

1.齿轮箱自动供油系统:摇臂钻的设计原理就是立式齿轮,传统的润滑方式是利用齿轮转速把润滑油带甩到上面齿轮润滑
2.立柱安全锁紧,传统一般都是立柱锁紧 不带安全装置,装此设置要多2个交流接触器。
3.主轴有行程开关保护系统,在自动进给时,忘记松开自动进给会使主轴顶车,这个保护主轴不易被损坏。
4.超音频淬火齿轮:耐磨、硬度高.
5.丝杠采用品牌厂家,品牌厂家不是直接用圆钢车出来,而是严格按照工艺要求,回火热处理等严格工艺要求,专用丝杠设备,使用外圆磨磨后光洁度高,使用寿命超过普通丝杠2倍。
6.精度好,从毛坯件进厂到机加工车间再到装配车间,喷漆车间,成品车间每一道程序都有专门的质检,从而保证产品出厂的绝对合格。
